Когда муфта становится слабым звеном

В цехе остановился конвейер. Механик разбирает привод и обнаруживает разрушенный упругий элемент муфты - резиновая звезда раскрошилась, полумуфты бьют металл о металл. Редуктор цел, двигатель цел, но производство стоит уже третий час. Знакомая картина?

Парадокс в том, что муфта - один из самых дешёвых элементов привода способна вывести из строя самые дорогие его части. И наоборот: правильно подобранная муфта годами работает незаметно, поглощая все удары и перекосы, которые иначе разрушили бы подшипники, редуктор или вал.

Разберём выбор муфты системно от понимания задачи до конкретных параметров в каталоге.

Три функции, которые должна выполнять муфта

Прежде чем листать каталог, сформулируйте, что именно нужно от муфты в вашем узле. Функций три, и они не всегда совмещаются в одном изделии.

Передача крутящего момента. Базовая функция любой муфты. Момент передаётся от ведущего вала к ведомому. Здесь важны номинальный и пиковый момент, а также скорость вращения.

Компенсация несоосности. Реальные валы никогда не совпадают идеально. Допуски изготовления, погрешности монтажа, тепловые деформации - всё это создаёт смещения осей. Муфта должна компенсировать эти смещения, не передавая паразитные нагрузки на подшипники.

Защита от перегрузки и гашение вибраций. Упругие элементы поглощают ударные нагрузки при пуске, реверсе или заклинивании рабочего органа. Предохранительные муфты при превышении момента полностью размыкают привод.

Если все три функции нужны одновременно - это сигнал рассмотреть комбинированное решение: например, упругую муфту в паре с отдельным ограничителем момента.

Виды несоосности: диагностика перед выбором

Ошибка многих механиков выбирать муфту по диаметру вала и моменту, забывая про несоосность. Между тем именно она определяет тип конструкции.

Радиальное смещение - оси валов параллельны, но сдвинуты в поперечном направлении. Возникает при монтаже двигателя на сварную раму, когда точная выверка затруднена. Типичные значения в реальных условиях: 0,05–0,3 мм.

Угловое смещение - оси валов пересекаются под углом. Появляется при перекосе посадочных мест или неравномерном износе опор. Для большинства упругих муфт допустимый угол — 1–2°, для зубчатых и карданных значительно больше.

Осевое смещение - валы сдвинуты вдоль общей оси. Характерно для приводов с тепловым удлинением вала: насосы горячей воды, компрессоры, сушильные барабаны. Некоторые типы муфт допускают осевое перемещение в процессе работы.

На практике все три вида несоосности присутствуют одновременно. Перед выбором муфты замерьте фактические отклонения в вашем узле - это избавит от недоразумений при эксплуатации.

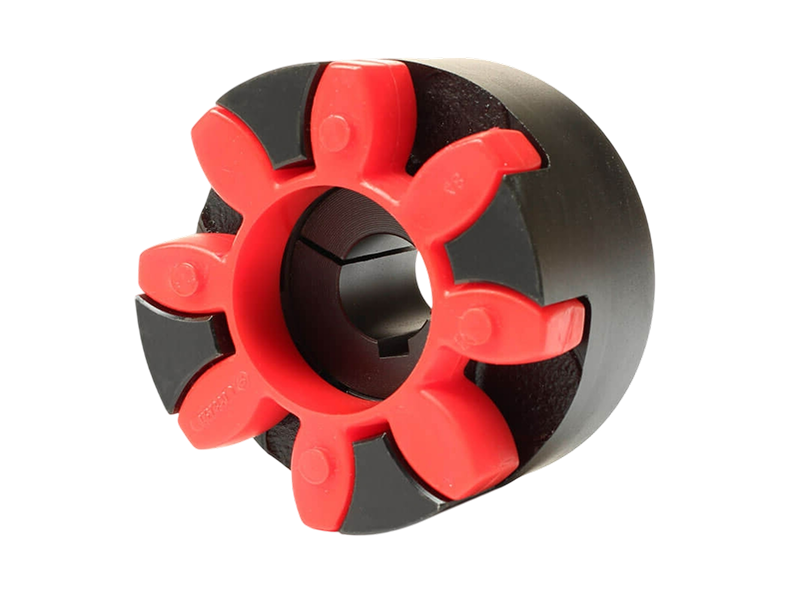

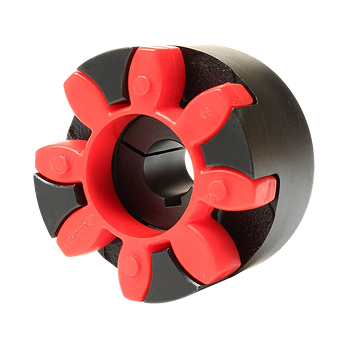

Кулачковые муфты с упругим элементом: универсальное решение

Это самый распространённый тип в промышленности, и не случайно. Конструкция проста: две полумуфты с кулачками и упругий элемент между ними - звезда или паук из эластомера. Упругий элемент - это расходный материал, меняется без демонтажа полумуфт.

Серия GEB — компактные кулачковые муфты с упругим элементом для средних нагрузок. Выпускаются под расточку, под готовое отверстие и под втулку тапербуш. Охватывают диапазон моментов от 4 до 22 500 Н·м.

Серия HRC — аналогичная конструкция с увеличенным упругим элементом в форме подковы. Лучше компенсирует ударные нагрузки, применяется в горнодобывающем и строительном оборудовании.

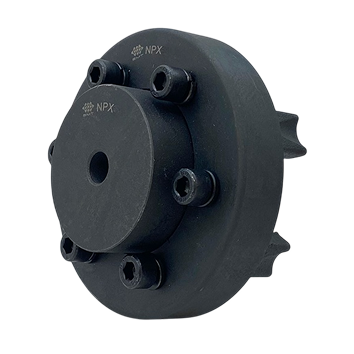

Серия N-EUPEX — упругий элемент в форме подушек между зубьями полумуфт. Обеспечивает более равномерное распределение нагрузки, хорошо работает при реверсивных приводах.

Как выбрать жёсткость упругого элемента? Элемент из мягкого полиуретана (Shore 64A) гасит вибрации лучше, но передаёт момент с небольшим упругим скручиванием. Жёсткий элемент (Shore 98A) минимизирует закручивание, но хуже поглощает удары. Для насосов и вентиляторов - мягкий; для приводов с частыми пусками и реверсами - жёсткий.

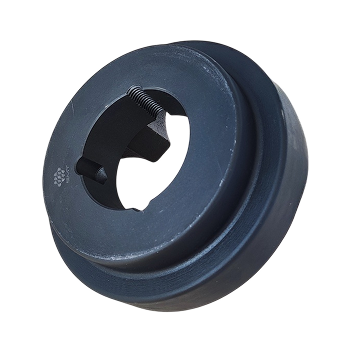

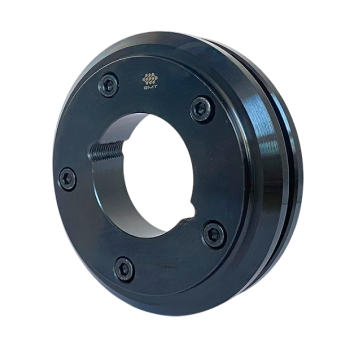

Торообразные муфты FLEX: когда вибрация - главный враг

Упругий элемент в форме тора из армированной резины обхватывает оба фланца и компенсирует все три вида несоосности одновременно. Главное преимущество — высокая виброизоляция: муфта практически полностью развязывает двигатель и рабочую машину по вибрации.

Применение: насосные агрегаты, компрессоры, вентиляторы, дробилки — везде, где пульсации нагрузки или вибрации двигателя не должны передаваться на рабочий орган и обратно. Тор меняется без снятия полумуфт с валов — достаточно раздвинуть агрегаты в осевом направлении.

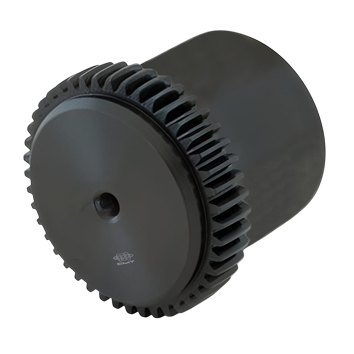

Зубчатые муфты BoWex: для тяжёлых нагрузок

Внутреннее зубчатое зацепление обеспечивает компенсацию угловой несоосности до 5–6° при передаче больших моментов. Применяются в металлургии, горнодобывающей промышленности, тяжёлых конвейерах. Требуют периодической замены смазки - это нужно учитывать при планировании обслуживания.

Полиамидная гильза внутри - основной расходный элемент. При её износе появляется люфт и стук при реверсе. Замена гильзы обходится значительно дешевле, чем ремонт редуктора.

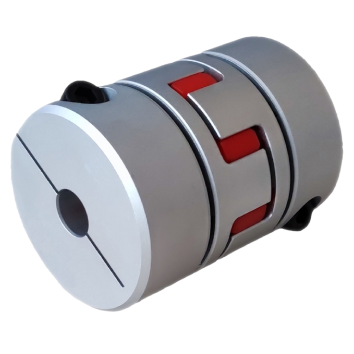

Безлюфтовые муфты: для точных приводов

В следящих системах и приводах осей ЧПУ-станков даже минимальный угловой люфт в муфте напрямую ухудшает точность позиционирования. Здесь применяют сильфонные или дисковые муфты из пружинной стали. Металлический упругий элемент компенсирует несоосность без люфта, не теряя жёсткости на кручение.

Важный нюанс: безлюфтовые муфты не гасят вибрации и плохо переносят ударные нагрузки. Используйте их только там, где это оправдано — в системах точного движения.

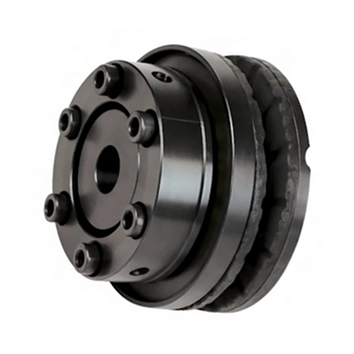

Предохранительные муфты: страховка для всего привода

Если рабочий орган может заклинить и это не гипотетическая ситуация, а реальная возможность, предохранительная муфта окупает себя при первом же срабатывании. Стоимость муфты несопоставима со стоимостью нового редуктора или вала.

Конструктивно это шариковая или кулачковая муфта с пружинным прижимом. При превышении установленного момента шарики или кулачки выходят из гнёзд, привод размыкается. После устранения причины перегрузки муфта автоматически восстанавливает зацепление или требует ручного сброса, в зависимости от модели.

Момент срабатывания регулируется затяжкой пружин. Настраивайте его на уровне 1,5–2 номинальных момента привода: достаточно для защиты при аварии, но не будет ложных срабатываний при пусковых токах.

Расчётный момент: не путайте с номинальным

Главная ошибка при подборе - это выбирать муфту по номинальному моменту двигателя. Расчётный момент всегда выше:

М_расч = М_ном × К₁ × К₂

К₁ — коэффициент нагрузки.

Для равномерной нагрузки (центробежные насосы, вентиляторы) - 1,0–1,25.

Для нагрузки с умеренными толчками (поршневые насосы, компрессоры) - 1,5–1,75.

Для ударной нагрузки (дробилки, молоты, конвейеры с заклиниванием) - 2,0–3,0.

К₂ — коэффициент режима. При более чем 10 пусках в час или при реверсивном режиме добавляется 25–50%.

Полученный расчётный момент должен быть меньше номинального момента выбранной муфты. Рекомендуемый запас не менее 20%.

Монтаж: три правила, которые удваивают ресурс

Первое. Выверяйте соосность после установки муфты, а не до. Затяжка болтов крепления двигателя меняет положение вала. Проверяйте радиальное и торцевое биение индикатором - допустимое значение обычно указано в документации на муфту.

Второе. Соблюдайте зазор между полумуфтами. Для муфт с упругим элементом зазор обеспечивает свободу осевого перемещения упругого элемента. Слишком малый зазор создаёт постоянную осевую нагрузку на подшипники.

Третье. Не затягивайте болты ступицы без нагрева или с применением ударного инструмента. Если посадка с натягом используйте индукционный нагреватель или масляный пресс. Повреждение посадочной поверхности вала при монтаже распространённая причина раннего выхода муфты из строя.

Когда менять упругий элемент - не дожидаясь аварии

Упругий элемент - это расходник с предсказуемым ресурсом. Признаки износа: вибрация привода при нормальных подшипниках; стук при пуске, реверсе или изменении нагрузки; видимые трещины, крошение или остаточная деформация эластомера. При обнаружении хотя бы одного признака замените элемент немедленно. Стоимость нового упругого элемента в 20–50 раз меньше стоимости редуктора, который он защищает.
